СДВ ДК

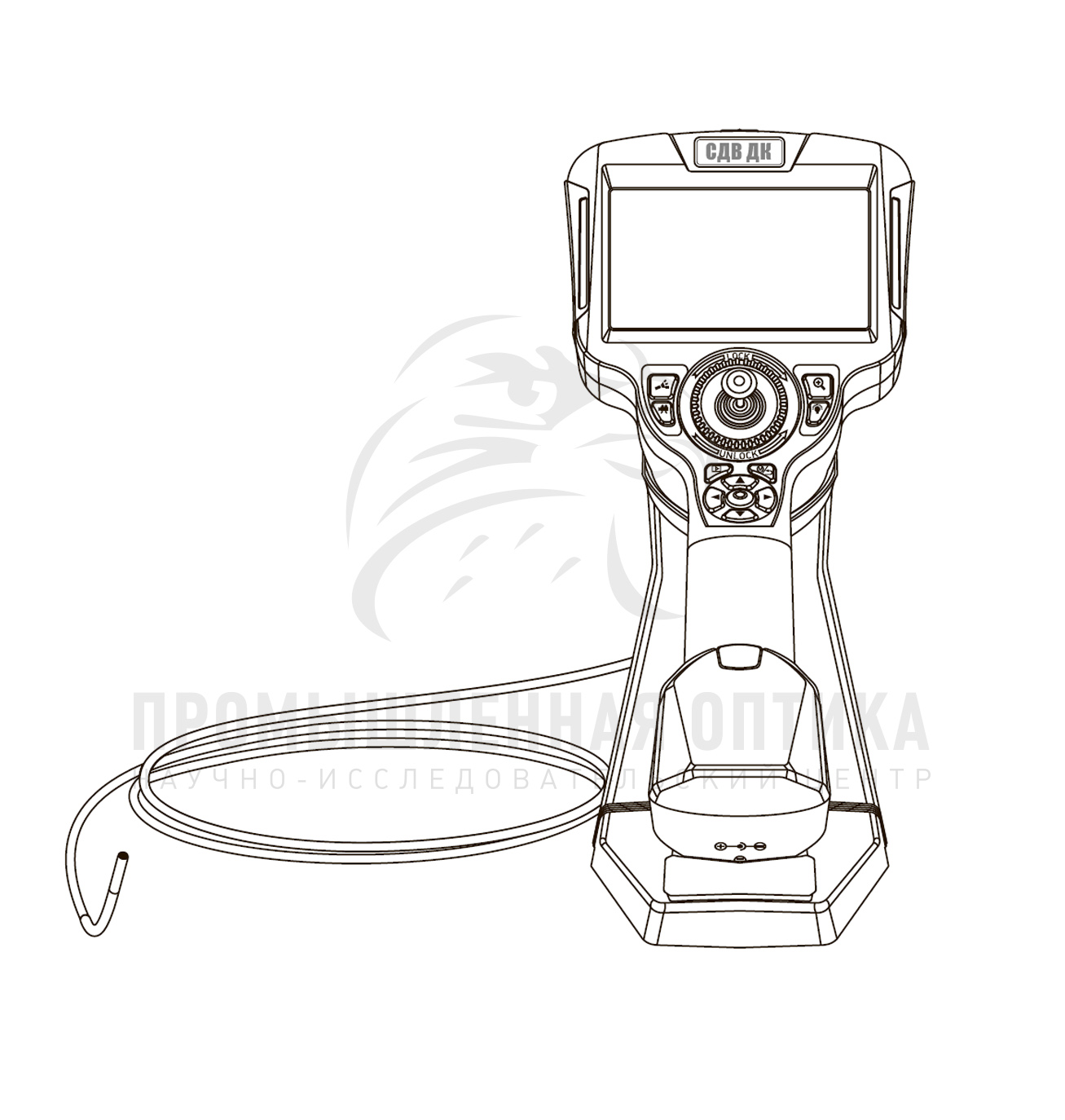

Управляемый видеоэндоскоп СДВ ДК с широким набором сменных зондов, светодиодной подсветкой и высокими показателями функционала и эргономики. Подходит для решения большого ряда задач визуального контроля промышленных объектов. Видеоэндоскоп СДВ ДК сочетает в себе доступную стоимость и технические характеристики приборов экспертного уровня. Модульная конструкция позволит создать комплект прибора, который необходим именно Вам. Прибор делает возможным использование сменных зондов диаметрами 2.8, 4.5, 6.2 мм различных длин.


Стандартный комплект поставки включает:


Комплект включает: базовый блок, сменный зонд, защитный резиновый колпачок, карта памяти SD 32 ГБ, сменная аккумуляторная батарея, сетевой адаптер, кабель AV, комплект для протирки оптических элементов, кабель Mini-USB – USB , плечевая лямка, Программное обеспечение «ПКП ВСКАМ», кейс высокой прочности для хранения и транспортировки, руководство пользователя на русском языке.



a:2:{s:4:"TEXT";s:15033:"

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАЗОВОГО БЛОКА

Габариты       350 x 145 x 200 мм

(с установленным зондом)

Масса 1100 г

Дисплей         800 х 480, TFT LCD 5” / 127 мм, контраст 500:1, яркость 300 кд/м2, ручная регулировка яркости (11 уровней), ручная регулировка контраста (11 уровней)

Питание         Сеть переменного тока / сменные аккумуляторные батареи 3.7 В, 6000 мА/ч

Управление   Горячие клавиши

Время автономной работы 5 ч (время заряда 4 ч), режим экономии заряда

Запись на носитель Карта памяти SD 32 ГБ (в комплекте, макс.)

Подсветка      Светодиодная: ручная (6 уровней) / автоматическая, жизненный цикл 100 000 ч

Скачивание файлов Mini-USB, слот для карты SD

Вывод изображения AV выход (NTSC / PAL)

Запись фото   JPEG 1024х768

Запись видео AVI 800х480

Частота кадров видео          15 / 20 / 30 к/с

Экспозиция   Ручная регулировка (7 режимов)

Яркость          Ручная регулировка (2 режима)

Баланс белого           Ручная регулировка (3 режима) / автоматическая регулировка

Усиление       Ручная регулировка (3 уровня) / автоматическая регулировка

Пропорции отображения изображения     4:3, 16:9

Комментарии Аудио

Цифровое увеличение          3х

Менеджер файлов    Галерея файлов (9 изображений на странице), просмотр фото (предыдущее / следующее), воспроизведение видео (перемотка вперед / назад), удаление изображения, формат карты памяти

Программное обеспечение PC        Базы данных контроля с описанием результата, сохранение статических изображений из видео в форматах JPEG, PNG, GIF, поиск изображений в базе данных, просмотр изображений, проигрывание видео, форматирование карт памяти,

регистрация видео изображения через цифровой интерфейс, запись видео в специализированном формате с дальнейшим воспроизведением во встроенном проигрывателе и сохранением кадров в в форматах JPEG, PNG, GIF, фильтрация и устранение шумов, повышение четкости на границах изображения, регулировка яркости и контраста, цветовые гистограммы.

Язык интерфейса      Русский (доп. 13 языков)

Дополнительное освещение           Встроенный в корпус светодиодный фонарь

Температура работы            От -20 °C до +70 °C

Температура хранения         От -20 °C до +70 °C

Влажность     До 95% без конденсата

Степень защиты корпуса     IP64

Материал корпуса    Ударопрочный пластик с эластомерными бамперами



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМЕННЫХ ЗОНДОВ

Тип зондов    Сменные

Тип камеры   CMOS HR (КМОП) 440 000 пиксел

Мгновенная запись изображений   При помощи горячих клавиш

Направление подсветки       Прямое

Жесткость зондов     Гибкие

Стыковка зондов с блоком Безопасная герметичная (пазы стыковки и прижимной механизм)

Диаметры зондов     2.8, 4.5, 6.2, 8.4 мм

Длины зондов           1.5, 2, 3, 6, 7.5 м

Длина головки камеры        ? 2.8: 12 мм

? 4.5: 15 мм

? 6.2: 22 мм

? 8.4: 23 мм

Горячие клавиши на блоке зонда   Запись фото (курок), запись видео, регулировка подсветки, цифровое увеличение, фонарик, меню, файл-менеджер

Поле обзора   ? 2.8: 120°

? 4.5: 80°

? 6.2: 120°

? 8.4: 90°

Направление обзора Прямое 0°/ боковое 90° (при использовании адаптеров для зондов ? 6.2 / 8.4 мм) / встроенная боковая камера 90° (опционально) / сменные камеры для зондов ? 8.4 мм (опционально)

Глубина резкости     ? 2.8: 5 – 30 мм

? 4.5: 10 – 100 мм

? 6.2: 10 мм – ?

? 8.4: 15 – 100 мм

Механизм артикуляции       Механический высокоточный с фиксацией

Управление артикуляцией Джойстик

Артикуляция ? 2.8: 1 плоскость (2 направления)

? 4.5, 6.2, 8.4: 2 плоскости (4 направления) всесторонняя 360°

Угол артикуляции    ? 2.8: 1.5 м 160°

? 4.5: 2 м 160°, 3 м 140°

? 6.2: 2 м 160°, 3 м 140°, 7.5 м 90°

? 8.4: 2 м 130°, 3 м 120°, 6 м 100°

Длина дистальной части      ? 2.8: 45 мм

? 4.5: 55 мм

? 6.2: 58 мм

? 8.4: 73 мм

Оплетка зонда           ? 2.8: Нержавеющая сталь

? 4.5, 6.2, 8.4: Вольфрам




ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ПКП ВСКАМ»

1.        Захват видеоряда с эндоскопов по аналоговому интерфейсу.

2.        Сохранение стоп-кадров видеоряда с эндоскопов в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект.

3.        Запись видеоряда с эндоскопов в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000.

4.        Возможность записи по настраиваемому детектору движения, работающему с «живым» видео с эндоскопа.

5.        Возможность поворота «живого» видео на произвольный угол.

6.        Отображение зуммированного фрагмента «живого» видео эндоскопа в отдельном окне.

7.        Обработка видео эндоскопа математическими фильтрами удаления шума, повышения чёткости изображения, выделения перепадов яркости, построение 3D модели изображения в разных цветовых палитрах точками, отрезками, полигонами с возможностью планарного и яркостного масштабирования с перемещаемым дополнительным источником освещения с возможностью сохранения 3D изображения в формат растрового изображения в текущий проект.

8.        Конвертирование из формата SRVid в контейнер AVI и наоборот.

9.        Возможность монтажа фрагментов SRVid (склеивание, вырезание, перенос, перезапаковка).

10.      Ведение базы проектов с описательной частью каждого проекта.

11.      Связывание изображений.

12.      Вырезание нужного фрагмента.

13.      Зуммирование всего изображения.

14.      Перемещаемая лупа переменного увеличения.

15.      Изменение яркости и контрастности.

16.      Позитивное/негативное изображение.

17.      ЧБ-цветной режимы.

18.      Математические фильтры удаления шума.

19.      Повышения чёткости изображения.

20.      Выделения перепадов яркости.

21.      Эквализация гистограммы.

22.      Построение 3D модели изображения в разных цветовых палитрах точками, отрезками, полигонами с возможностью планарного и яркостного масштабирования с перемещаемым дополнительным источником освещения с возможностью сохранения 3D изображения в формат растрового изображения в текущий проект.

23.      Вставка произвольных изображений в текущее и передача их в произвольный заранее настроенный редактор изображений.

24.      Вычисление относительных и абсолютных площадей закрашенных областей изображения.

25.      Коррекция баланса белого по всему изображению и по выделенной точке.

26.      Распечатывание изображение с описательной информацией.

27.      Просмотр изображений с широким динамическим диапазоном (16 бит) с учётом динамического диапазона монитора.

28.      Генерация отчётов в форматах MS-WORD, Adobe Acrobat reader, HTML.

29.      Поиск по базе объектов внутри всех проектов по названию или фрагменту названия объекта, или по описательной части объектов.

30.       Сохранение и извлечение данных проекта в формате ITDF (Industrial Testing Digital Format), с жёсткой привязкой к электронному ключу программно-аппаратной защиты для возможности авторской идентификации проектов.

";s:4:"TYPE";s:4:"HTML";}
